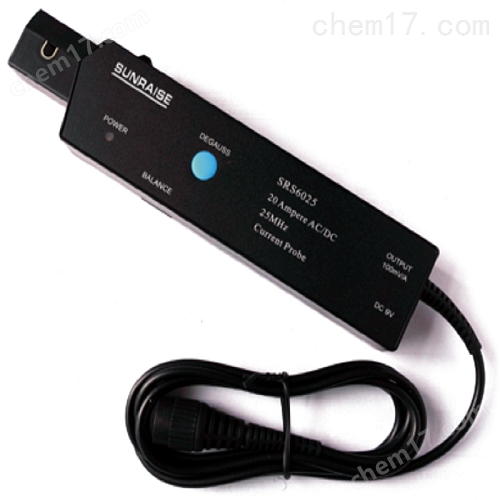

示波器测电流探头是一种专门用于测量和分析导体中电流变化的工具，它结合了示波器的可视化优势与电流传感技术，为工程师和技术人员提供了强大的诊断能力。
1. 基本机制
电流探头基于电磁感应原理工作：当被测导线中的交变电流通过时，会在周围产生交替变化的磁场。探头内部的线圈捕获这个磁场并转化为成比例的电压信号，该信号随后被送入示波器进行显示和分析。对于直流或低频成分，可能需要采用霍尔效应传感器来实现精准测量。
2.信号调理过程
原始感应电压经过前置放大器增益调整后，通过低通滤波器去除高频噪声，再由ADC转换为数字信号供示波器处理。现代高*探头内置微处理器可实现实时FFT变换，直接在屏幕上展示频域特性。
二、示波器测电流探头正确操作规范与技巧：
1.连接步骤指南
根据待测电流大小选择合适的量程档位（通常从大量程开始逐步缩小以提高精度）；
确保探头夹口完*闭合形成磁回路，避免空气间隙导致读数偏低；
对于多芯电缆，应将各相导线集中穿过探头中心区域以获取总和信号；
必要时使用延长线缆保持安全操作距离，但需注意阻抗匹配问题。
2.常见错误规避
× 误区一：将交流探头用于直流测量导致零输出——应选用带霍尔元件的交流/直流兼容型号；
× 误区二：忽略地线环路引入的附加电流——建议采用隔离变压器供电系统；
× 误区三：未归零校准直接读取绝对值——每次更换量程后必须执行消磁复位程序。
3.高级使用技巧
相位差测量法：同时接入电压通道与电流通道，利用李萨如图形测算两者相位关系；
动态范围扩展术：采用数学运算功能对原始波形进行微分处理，间接获得更高频次信息；
触发模式选择：设置脉冲宽度触发条件捕捉瞬态事件，如继电器吸合瞬间的冲击电流。
